| Ονομασία μάρκας: | VIIP |
| Αριθμός μοντέλου: | V18048T |
| Τροποποιημένο: | 100PCS |
| τιμή: | negotiable |
| Όροι πληρωμής: | T/T, Δυτική Ένωση |

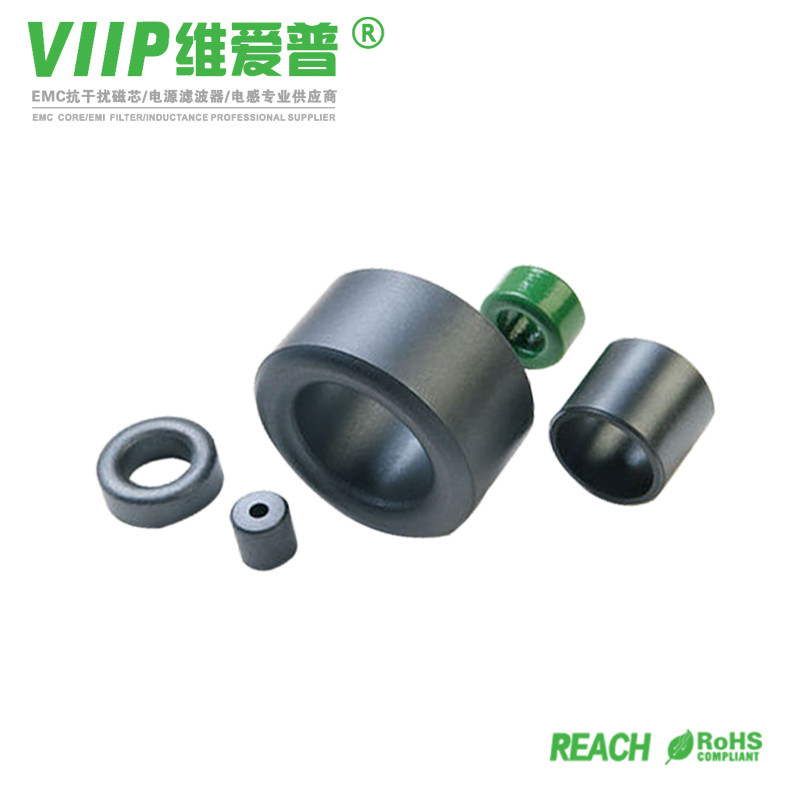

Δακτύλιοι φερρίτη πυρήνα τοροειδούς φερρίτη γύρω από μετασχηματιστές συγκόλλησης πλαστικού κελύφους Cablesk
Γρήγορη λεπτομέρεια:
,
Περιγραφή:
Αυτός είναι δακτύλιος φερρίτη, όχι μαγνήτης.Δεν έχει μαγνητισμό.
Ο πυρήνας σκόνης σιδήρου αποθηκεύεται γενικά κοντά σε σήματα του τόπου.
Έχει τα χαρακτηριστικά της απομόνωσης δινορευμάτων, χαμηλής διαπερατότητας και συγκράτησης παρεμβολών.
Προδιαγραφές:
| Οχι. | Τύπος | Προδιαγραφές | Διαστάσεις:mm | Αντίσταση(Ω)min | |||
| ΦΑ | σι | ΦC | 25 MHz | 100 MHz | |||
| 1 | Τ | 2,5*1,3*1,3 | 2,5±0,3 | 1,3±0,3 | 1,3±0,3 | 10 | 50 |
| 2 | Τ | 3*3*1.2 | 3±0,3 | 3±0,3 | 1,2±0,3 | 20 | 65 |
| 3 | Τ | 3,5*2*1,8 | 3,5±0,4 | 2±0,4 | 1,8±0,3 | 20 | 60 |
| 4 | Τ | 3,5*3*0,8 | 3,5±0,4 | 3±0,4 | 0,8±0,3 | 30 | 75 |
| 5 | Τ | 3,5*3*1,0 | 3,5±0,4 | 3±0,4 | 1,0±0,3 | 30 | 80 |
| 6 | Τ | 3,5*3*1,8 | 3,5±0,4 | 3±0,4 | 1,8±0,3 | 20 | 65 |
| 7 | Τ | 3,5*3,2*1,6 | 3,5±0,4 | 3,2±0,4 | 1,6±0,3 | 20 | 65 |
| 8 | Τ | 4*1*2 | 4±0,4 | 1±0,4 | 2±0,3 | 15 | 60 |
| 9 | Τ | 4*2*2 | 4±0,4 | 2±0,4 | 2±0,3 | 20 | 65 |
| 10 | Τ | 4*3*2 | 4±0,4 | 3±0,4 | 2±0,3 | 20 | 65 |
| 11 | Τ | 4*4*1,5 | 4±0,4 | 4±0,4 | 1,5±0,3 | 25 | 70 |
| 12 | Τ | 4*4*2 | 4±0,4 | 4±0,4 | 2±0,3 | 20 | 70 |
| 13 | Τ | 5*2,5*3 | 5±0,4 | 2,5±0,4 | 3±0,3 | 15 | 65 |
| 14 | Τ | 5*4*3 | 5±0,4 | 4±0,4 | 3±0,3 | 20 | 65 |
| 15 | Τ | 5*5*3 | 5±0,4 | 5±0,4 | 3±0,3 | 25 | 70 |
| 16 | Τ | 6*2*3 | 6±0,4 | 2±0,34 | 3±0,3 | 15 | 60 |
| 17 | Τ | 6*3*3 | 6±0,4 | 3±0,4 | 3±0,3 | 20 | 65 |
| 18 | Τ | 6*3*4 | 6±0,4 | 3±0,4 | 4±0,4 | 25 | 60 |
| 19 | Τ | 6*4*3 | 6±0,4 | 4±0,4 | 3±0,3 | 25 | 70 |
| 20 | Τ | 6*4*4 | 6±0,4 | 4±0,4 | 4±0,4 | 20 | 65 |
| 21 | Τ | 6*6*3 | 6±0,4 | 6±0,4 | 3±0,4 | 25 | 75 |
| 22 | Τ | 6*6*4 | 6±0,4 | 6±0,4 | 4±0,4 | 20 | 65 |
| 23 | Τ | 6,5*5*4 | 6,5±0,4 | 5±0,4 | 4±0,4 | 20 | 70 |
| 24 | Τ | 6,5*5*4,3 | 6,5±0,4 | 5±0,4 | 4,3±0,4 | 20 | 65 |
| 25 | Τ | 7*7*4 | 7±0,4 | 7±0,4 | 4±0,5 | 25 | 80 |
| 26 | Τ | 7,6*2*5,3 | 7,6±0,4 | 2,5±0,4 | 5,3±0,5 | 15 | 60 |
| 27 | Τ | 7,6*3,6*4,2 | 7,6±0,4 | 3,6±0,4 | 4,2±0,6 | 20 | 70 |
| 28 | Τ | 7,6*5*5,2 | 7,6±0,4 | 5,5±0,4 | 5,2±0,6 | 20 | 65 |
| 29 | Τ | 7,6*6*5 | 7,6±0,4 | 6±0,4 | 5±0,4 | 20 | 70 |
| 30 | Τ | 8*2*4 | 8±0,4 | 2±0,4 | 4±0,4 | 15 | 60 |
| 31 | Τ | 8*3*4 | 8±0,4 | 3±0,4 | 4±0,4 | 20 | 65 |
Εφαρμογές:
Χρησιμοποιείται ευρέως σε μετασχηματιστές ισχύος, μετασχηματιστές ρεύματος, μετασχηματιστές οργάνων, πηνία, τσοκ, στραγγαλιστικά πηνία, σταθεροποιητές και ρυθμιστές τάσης, μετασχηματιστές συγκόλλησης, μετασχηματιστές ευρείας ζώνης, φίλτρα κ.λπ.
|
|
