Φίλτρο καταστολής της EMI
>

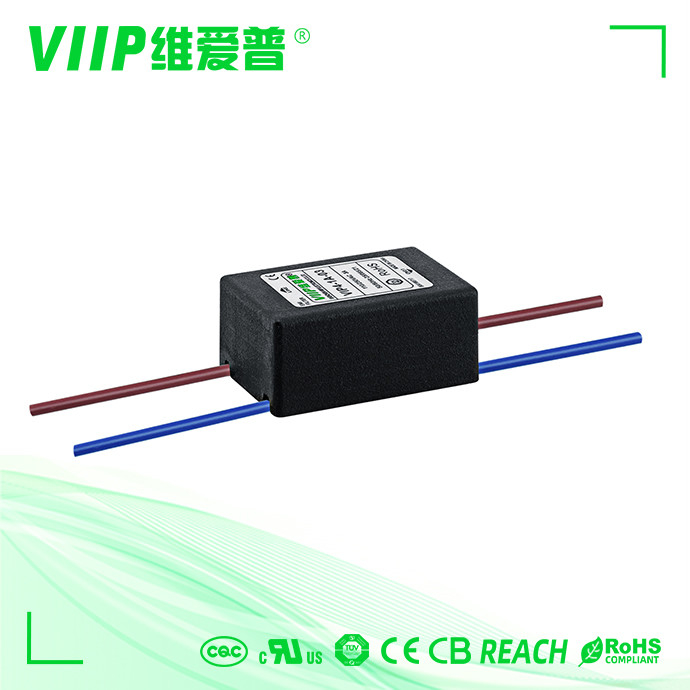

30A ένα φίλτρο της Emi γραμμών εναλλασσόμενου ρεύματος φίλτρων 30-100dB καταστολής της σκηνικής EMI

30A ένα φίλτρο της Emi γραμμών εναλλασσόμενου ρεύματος φίλτρων 30-100dB καταστολής της σκηνικής EMI

Ονομασία μάρκας: VIIP
Αριθμός μοντέλου: Vip4-1b-30
Τροποποιημένο: Διαπραγματεύσιμος
τιμή: Διαπραγματεύσιμα
Πληροφορίες συσκευασίας: 33*33*18
Όροι πληρωμής: T/T, Δυτική Ένωση
Λεπτομέρειες
Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
CE TUV UL ROHS REACH
Ονομαστικό ρεύμα:
30Α
Τύπος:
Φίλτρο καταστολής EMI
Πιστοποίηση:
CE ROHS
Γραμμή σε γραμμή:
1450 VDC
Εφαρμογή:
Ηλεκτρονικός Εξοπλισμός
Τύπος Πακέτου:
Αναρτημένο στην επιφάνεια
Δυνατότητα προσφοράς:
2000 PC μέσα σε 10-15 ημέρες
Επισημαίνω:

30A ένα φίλτρο καταστολής της σκηνικής EMI

,

100dB φίλτρο της Emi γραμμών εναλλασσόμενου ρεύματος

,

30A φίλτρο 30dB καταστολής της EMI

Περιγραφή του προϊόντος

Φίλτρο καταστολής της EMI 30 αμπέρ, ηλεκτρομαγνητικό φίλτρο παρέμβασης

Γρήγορη λεπτομέρεια:



Θέση προέλευσης Κίνα
Πρότυπος αριθμός Vip4-1b-30
Σύνθετη αντίσταση εισαγωγής 50Ω
Απώλεια εισαγωγής 30-100dB
Γραμμή - - γραμμή 1760VDC
Ονομαστική κεντρική συχνότητα 150KHZ~30MHZ
Πιστοποιητικό ISO9001 CE ROHS CUL TUV
Λειτουργούσα συχνότητα 50/60HZ
Σειρά θερμοκρασίας 25 / 085/21



  Φίλτρα ενός σκηνικού κοινά τρόπου με την άριστη επιρροή. Φίλτρα εναλλασσόμενου ρεύματος γενικού σκοπού με την καλή εκτέλεση μείωσης στο φάσμα συχνότητας 150khz-30Mhz





Ταξινομεί σε πίνακες του φίλτρου ενιαίας φάσης EMI:



Αριθμός μερών. Εκτιμημένο ρεύμα [Α] 250VAC/50Hz @ 20C
Ρεύμα διαρροής [μΑ]
Φυσικές διαστάσεις Ηλεκτρικές σχηματικές αναπαραστάσεις Τερματικά Βάρος [γ]
βίδα τελικός φραγμός καλώδια
VIP4-1A-01 1A <0> Σύκο 1 Σύκο 1 - - - - - - 0 65
VIP4-1A-03 3A <0> Σύκο 1 Σύκο 1 - - - - - - 0 65
VIP4-1A-06 6A <0> Σύκο 1 Σύκο 1 - - - - - - 0 65
Vip4-1a-10 10A <0> Σύκο 2 Σύκο 1 - - - 0 - - - 75
Vip4-1b-06 6A <1> Σύκο 3/Fig4 Σύκο 2 M4 0 - - - 140
Vip4-1b-10 10A <1> Σύκο 3/Fig4 Σύκο 2 M4 0 - - - 170
Vip4-1b-20 20A <1> Σύκο 3/Fig4 Σύκο 2 M4 0 - - - 170
Vip4-1b-30 30A <1> Σύκο 5 Σύκο 2 M6 - - - - - - 320
Vip4-1b-50 50A <2> Σύκο 5 Σύκο 2 M6 - - - - - - 600
Vip4-1b-100 100A <2> Σύκο 5 Σύκο 2 M8 - - - - - - 1380
Vip4-1b-150 150A <2> Σύκο 5 Σύκο 2 M10 - - - - - - 1900
Vip4-1b-200 200A <2> Σύκο 5 Σύκο 2 M10 - - - - - - 1900



Ηλεκτρική σχηματική αναπαράσταση:

30A ένα φίλτρο της Emi γραμμών εναλλασσόμενου ρεύματος φίλτρων 30-100dB καταστολής της σκηνικής EMI 0

Μηχανική διάσταση (μονάδα: χιλ.)
30A ένα φίλτρο της Emi γραμμών εναλλασσόμενου ρεύματος φίλτρων 30-100dB καταστολής της σκηνικής EMI 1



    Α Β Γ Δ Ε Φ Γ Χ   Κ Λ Μ Ν π Q
Vip4-1b   51 51 29 73 - 73 63 - Φ4.5 25 10 22 - 15.5 6.3*0.8
6A               -
  51 51 29 86 - 86 63 - Φ4.5 25 10 9 3.4 15.5 M4
                -
  51 51 29 73 - 73 63 - Φ4.5 25 10 22 - 15.5 6.3*0.8
10A               -
  51 51 29 86 - 86 63 - Φ4.5 25 10 22 3.4 15.5 M4
                -
  51 51 29 73 - 73 63 - Φ4.5 25 10 22 - 15.5 6.3*0.8
20A
  51 51 29 84 - 84 63 - Φ4.5 25 20 8.5 2.5 - M4

30A 63 51 38 85 - 104 75 - Φ5.0 25 25 9 3.8 - M6

50A 96 80 42 - 105 137 50 95 Φ4.0 6 42 20 20 3.4 M6

100A 120 100 50   130 184 80 115 Φ4.0 6 66 28 10 9 M8

150A 150 105 60   135 214 90 120 Φ4.0 6 50 35 15 4.8 M10

200A 150 105 60   135 213 90 120 Φ4.0 6 50 35 15 4.4 M10

Ανοχές ±1 ±1 1 1 ±1 ±1 0 5 0 5 0 5 0 5 0 5 0 5 0 5 0 5
  •

Εφαρμογές:



1. Ηλεκτρικός και ηλεκτρονικός εξοπλισμός



2. Ιατρικός εξοπλισμός



3. Εξοπλισμός Datacom



4. Εξοπλισμός αυτοματισμού γραφείου
