| Ονομασία μάρκας: | VIIP |
| Αριθμός μοντέλου: | Vip3-32b-50 |
| Τροποποιημένο: | Διαπραγματεύσιμος |
| τιμή: | negotiable |
| Πληροφορίες συσκευασίας: | 33*33*18 |
| Όροι πληρωμής: | T/T, Western Union |

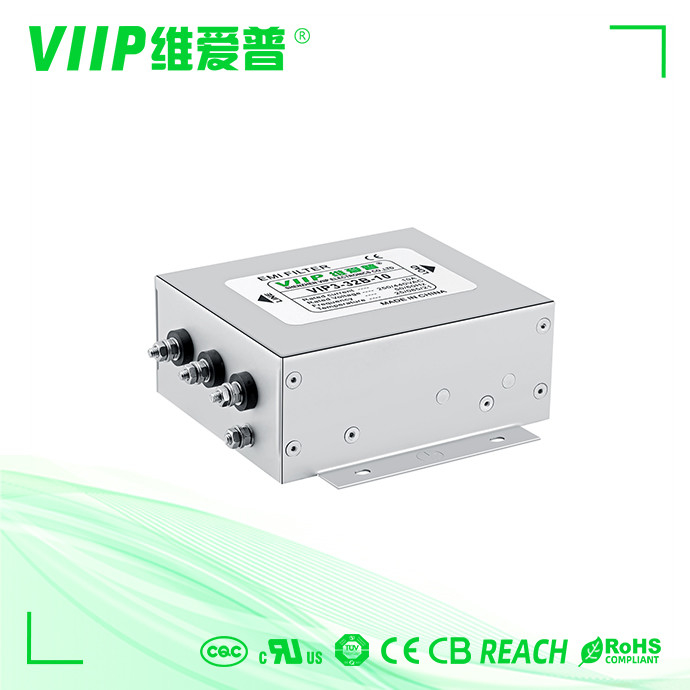

50A 3 τριφασικό φίλτρο γραμμών φίλτρων της EMI φάσης για το σύστημα διαχείρισης δύναμης
Περιγραφή:
1, εκτίμησε τα ρεύματα από 0,5 σε 2000A
2, υψηλή απόδοση μείωσης μέχρι 30 MHZ
3, εκτίμηση 440VAC τάσης για την παγκόσμια αποδοχή
4, εγκρίσεις: CE, ROHS
5, εναλλασσόμενο ρεύμα 520V, εναλλασσόμενο ρεύμα 690V μπορούν να είναι προαιρετικά
Προδιαγραφή:
| Στοιχείο | 3 φίλτρο της EMI φάσης |
| Πρότυπο | 3 φίλτρο της EMI φάσης - σειρά VIP3 |
| Αρχικός της χώρας | Κίνα |
| Τύπος συσκευασίας | Η επιφάνεια τοποθετεί |
| Ονομαστική συχνότητα εργασίας | 150K-30MHZ |
| Απώλεια εισαγωγής | 60~90dB |
| Σύνθετη αντίσταση εισαγωγής | 50Ω |
| Εκτιμημένη τάση | 380V/440V |
| Τρέχων | 50A |
| Θερμοκρασία εργασίας | 40°C |
| Κλιματολογική κατηγορία | 25 / 085/21 |
| Λειτουργούσα συχνότητα | 50/60HZ |
| Γραμμή - - γραμμή | 2250VDC |
| Γραμμή στο έδαφος | 2700VDC |
| 110VAC/60HZ 1.4mA | |
| MOQ | 5pcs |
| Λιμένας | Shenzhen |
| Κύριος χρόνος | 3~15 ημέρες για το χαμηλής διέλευσης φίλτρο της EMI |
Προδιαγραφές:
Χαρακτηριστικά γνωρίσματα:
Χαρακτηριστικές εφαρμογές:
Ηλεκτρική σχηματική αναπαράσταση:
Ταξινομεί σε πίνακες:
| Αριθμός μερών. | Εκτιμημένο ρεύμα [Α] | 250VAC/το 50Hz@20C Ρεύμα διαρροής [μΑ] |
Φυσικές διαστάσεις | Ηλεκτρικές σχηματικές αναπαραστάσεις | Termial | Βάρος [γ] |
| Vip3-32b-10 | 10A | <4 OmA=""> | Σύκο 2 | Fig1 | M4 | 1400 |
| Vip3-32b-20 | 20A | <4 OmA=""> | Σύκο 2 | Fig1 | M4 | 1400 |
| Vip3-32b-50 | 50A | <60ma> | Σύκο 2 | Σύκο 1 | M6 | 1600 |
| VIP3-32B-100 | 100A | <60ma> | Σύκο 2 | Fig1 | Κράτη μέλη | 3700 |
| VIP3-32B-150 | 150A | <60ma> | Σύκο 2 | Fig1 | M10 | 7000 |
| VIP3-32B-200 | 200A | <60ma> | Σύκο 2 | Fig1 | M10 | 7000 |
| VIP3-32C-06 | 6A | <4 OmA=""> | Σύκο 2 | Σύκο 2 | M4 | 650 |
| Vip3-32c-10 | 10A | <4 OmA=""> | Fig1 | Σύκο 2 | M4 | 650 |
| Vip3-32c-20 | 20A | <10 OmA=""> | Fig1 | Σύκο 2 | M4 | 1400 |
| Vip3-32c-50 | 50A | <15 OmA=""> | Σύκο 2 | Σύκο 2 | M6 | 3200 |
Μηχανική διάσταση (χιλ.):
| Α | Β | Γ | Ε | Φ | Γ | Χ | J | Κ | Λ | Μ | Ν | π | Q | |||
| VIP3-32B | 10A | 120 | 100 | 50 | 130 | 153 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 39 | 25 | M4 |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| SOA | 150 | 105 | 60 | 135 | 190 | 90 | 120 | Φ4 0 | 6 | 50 | 35 | 15 | 31 | 52 5 | M6 | |
| 100A | 200 | 127 | 80 | 170 | 269 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 9 | 46 | ΜΒ | |
| 150A | 260 | 170 | 100 | 220 | 324 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 46 | 63 | M10 | |
| 200A | 260 | 170 | 100 | 220 | 323 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 42 | 63 | M10 | |
| VIP3-32C | 6A | 96 | 80 | 42 | 105 | 131 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 32 | 29 5 | M4 |
| 10A | 96 | 80 | 42 | 105 | 130 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 42 | 29 5 | M4 | |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| SOA | 200 | 127 | 80 | 170 | 240 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 31 | 46 | M6 | |
| Ανοχές | ±1 | ±1 | 土 1 | ±1 | ±1 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | ||
|
|
