| Ονομασία μάρκας: | VIIP |
| Αριθμός μοντέλου: | Vip3-32c-20 |
| Τροποποιημένο: | 100 PC |
| τιμή: | negotiable |
| Πληροφορίες συσκευασίας: | 33*33*18 |
| Όροι πληρωμής: | T/T, Western Union |

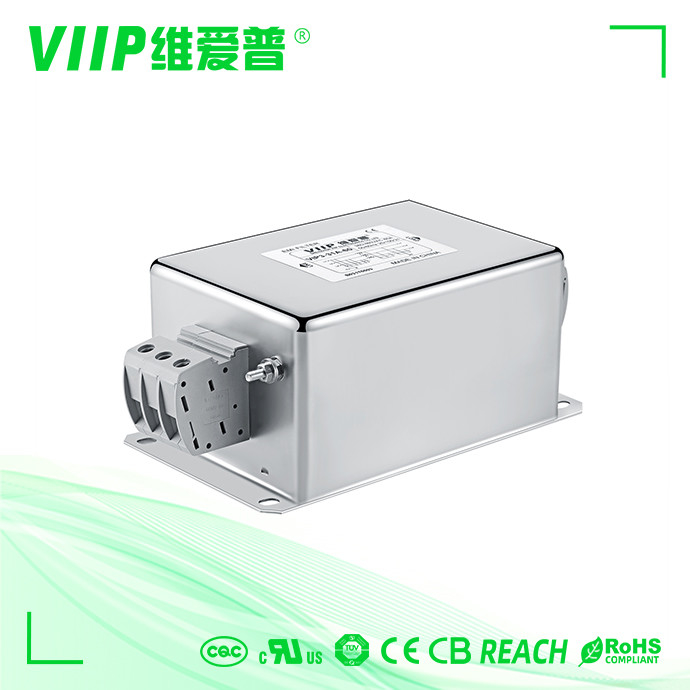

20A TUV το CE ενέκρινε το φίλτρο της EMI 3 φάσης για το σύστημα διαχείρισης δύναμης
περιγραφή φίλτρων 3 φάσης EMI:
κατάλληλος για την τριφασική παροχή ηλεκτρικού ρεύματος τριών γραμμών
συμπαγής δομή, απλή και εξοικονομητική χρόνου εγκατάσταση, ειδικά κατάλληλες για τις εφαρμογές με περιορισμένο διαστημικό, ιδιαίτερα οικονομικώς αποδοτικός
Προδιαγραφή
| Στοιχείο | φίλτρο 3 φάσης EMI |
| Πρότυπο | Vip3-32c-20 |
| Λειτουργία μεταφοράς | Χαμηλής διέλευσης |
| Τύπος συσκευασίας | Η επιφάνεια τοποθετεί |
| Ονομαστική κεντρική συχνότητα | 150K-30MHZ |
| Απώλεια εισαγωγής | 60~90dB |
| Σύνθετη αντίσταση εισαγωγής | 50Ω |
| Εκτιμημένη τάση | 110V/250V |
| Εκτιμημένο ρεύμα | 20A |
| Περιβαλλοντική θερμοκρασία | 40°C |
| Σειρά θερμοκρασίας | 25 / 085/21 |
| Λειτουργούσα συχνότητα | 50/60HZ |
| Γραμμή - - γραμμή | 2250VDC |
| Γραμμή στο έδαφος | 2700VDC |
| Μέγιστο ρεύμα διαρροής | 250VAC/60HZ 0.8mA Max |
| MOQ | 1pcs |
| Εφαρμογές | Εξοπλισμός λέιζερ |
| κύριος χρόνος | 5~15 εργάσιμες μέρες |
Περιγραφή του φίλτρου 3 φάσης EMI:
Εκτιμημένο ρεύμα: 0.5-2000A
Προαιρετικές ιατρικές εκδόσεις (τύπος Χ)
Lug ύλης συγκολλήσεως, στήριγμα ή σύνδεση τελικών φραγμών (άνω των 250A είναι φραγμός χαλκού)
Συγκεκριμένες εκδόσεις συνήθειας κατόπιν αιτήσεως
Κατάλληλος για την τριφασική παροχή ηλεκτρικού ρεύματος τρεις-γραμμών
VIP3-32C οι σειρές είναι δύο σταδίων φίλτρα περιλαμβάνοντας έναν κοινό τρόπο και έναν τρόπο d1fferential με την ενισχυμένη επίδραση φιλτραρίσματος της παρέμβασης τρόπου d1fferential
Άριστη κοινή και διαφορική επίδραση φιλτραρίσματος τρόπου για το interferance από 10KHz σε 30MHz
520VAC ή εκδόσεις υψηλής τάσης 690VAC προαιρετικές
Ηλεκτρική σχηματική αναπαράσταση:
Ταξινομεί σε πίνακες:
| Αριθμός μερών. | Εκτιμημένο ρεύμα [Α] | 250VAC/το 50Hz@20C Ρεύμα διαρροής [μΑ] |
Φυσικές διαστάσεις | Ηλεκτρικές σχηματικές αναπαραστάσεις | Termial | Βάρος [γ] |
| Vip3-32b-10 | 10A | <4 OmA=""> | Σύκο 2 | Fig1 | M4 | 1400 |
| Vip3-32b-20 | 20A | <4 OmA=""> | Σύκο 2 | Fig1 | M4 | 1400 |
| Vip3-32b-50 | 50A | <60ma> | Σύκο 2 | Σύκο 1 | M6 | 1600 |
| VIP3-32B-100 | 100A | <60ma> | Σύκο 2 | Fig1 | Κράτη μέλη | 3700 |
| VIP3-32B-150 | 150A | <60ma> | Σύκο 2 | Fig1 | M10 | 7000 |
| VIP3-32B-200 | 200A | <60ma> | Σύκο 2 | Fig1 | M10 | 7000 |
| VIP3-32C-06 | 6A | <4 OmA=""> | Σύκο 2 | Σύκο 2 | M4 | 650 |
| Vip3-32c-10 | 10A | <4 OmA=""> | Fig1 | Σύκο 2 | M4 | 650 |
| Vip3-32c-20 | 20A | <10 OmA=""> | Fig1 | Σύκο 2 | M4 | 1400 |
| Vip3-32c-50 | 50A | <15 OmA=""> | Σύκο 2 | Σύκο 2 | M6 | 3200 |
| Α | Β | Γ | Ε | Φ | Γ | Χ | J | Κ | Λ | Μ | Ν | π | Q | |||
| VIP3-32B | 10A | 120 | 100 | 50 | 130 | 153 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 39 | 25 | M4 |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| SOA | 150 | 105 | 60 | 135 | 190 | 90 | 120 | Φ4 0 | 6 | 50 | 35 | 15 | 31 | 52 5 | M6 | |
| 100A | 200 | 127 | 80 | 170 | 269 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 9 | 46 | ΜΒ | |
| 150A | 260 | 170 | 100 | 220 | 324 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 46 | 63 | M10 | |
| 200A | 260 | 170 | 100 | 220 | 323 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 42 | 63 | M10 | |
| VIP3-32C | 6A | 96 | 80 | 42 | 105 | 131 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 32 | 29 5 | M4 |
| 10A | 96 | 80 | 42 | 105 | 130 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 42 | 29 5 | M4 | |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| SOA | 200 | 127 | 80 | 170 | 240 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 31 | 46 | M6 | |
| Ανοχές | ±1 | ±1 | 土 1 | ±1 | ±1 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | 土 0 5 | ||
Εφαρμογές:
Ευρέως χρησιμοποίησε όλα τα είδη ηλεκτρικής μονάδας με το ύφος σύνδεσης ⛛, όπως η μηχανή τυπωμένων υλών, μηχανή συσκευασίας, υφαντικός εξοπλισμός, κλιματιστικό μηχάνημα βιομηχανίας, UPS, ιατρικός εξοπλισμός .etc
|
|
