| Ονομασία μάρκας: | VIIP |
| Αριθμός μοντέλου: | VIP3-32B-100 |
| Τροποποιημένο: | 100 τεμ |
| τιμή: | negotiable |
| Πληροφορίες συσκευασίας: | 33*33*18 |
| Όροι πληρωμής: | T/T, Western Union |

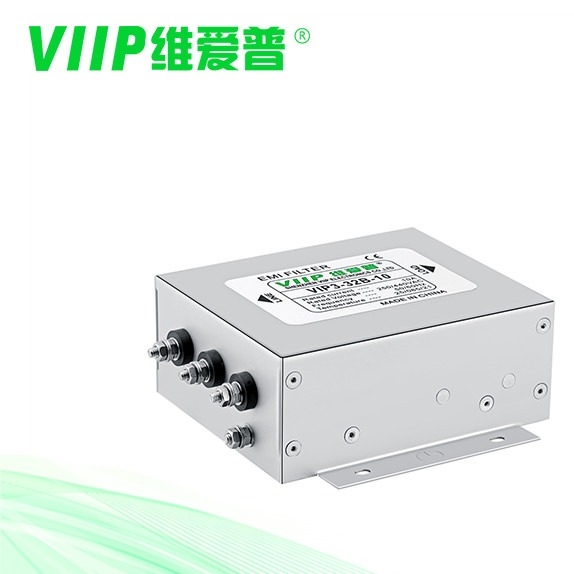

Φίλτρο EMI 3 φάσεων 380V 440V με τερματικό μπλοκ για προστασία πληροφοριών
Περιγραφή:
κατάλληλο για τριφασική τριφασική παροχή ρεύματος
συμπαγής δομή, απλή και εξοικονόμηση χρόνου εγκατάσταση, ειδικά κατάλληλη για εφαρμογές με περιορισμένο χώρο, εξαιρετικά οικονομικά αποδοτική
Προσδιορισμός
| Είδος | Φίλτρο 3 φάσεων emi |
| Μοντέλο | VIP3-32B-100 |
| Λειτουργία μεταφοράς | Χαμηλό πέρασμα |
| Τύπος Πακέτου | Αναρτημένο στην επιφάνεια |
| Ονομαστική Κεντρική Συχνότητα | 150K-30MHZ |
| Απώλεια εισαγωγής | 60~90dB |
| Αντίσταση εισόδου | 50Ω |
| Μετρημένη ηλεκτρική τάση | 110V/250V |
| Ονομαστικό ρεύμα | 100Α |
| Θερμοκρασία περιβάλλοντος | 40°C |
| Εύρος θερμοκρασίας | 25/085/21 |
| Συχνότητα λειτουργίας | 50/60 HZ |
| Γραμμή σε Γραμμή | 2250 VDC |
| Γραμμή στο έδαφος | 2700 VDC |
| Μέγιστο ρεύμα διαρροής | 250VAC/60HZ 0,8mA Μέγ |
| MOQ | 1 τμχ |
| Εφαρμογές | Εξοπλισμός λέιζερ |
| προηγούμενος χρόνος | 5~15 καθημερινές |
Περισσότερες λεπτομέρειες:
Ονομαστικό ρεύμα: 0,5-2000A
Προαιρετικές ιατρικές εκδόσεις (τύπου H)
Σύνδεση ωτίδας συγκόλλησης, μπουλονιού ή μπλοκ ακροδεκτών (πάνω από 250A είναι ράβδος χαλκού)
Προσαρμοσμένες συγκεκριμένες εκδόσεις κατόπιν αιτήματος
Κατάλληλο για τριφασική τροφοδοσία τριών γραμμών
Η σειρά VIP3-32B είναι τριφασικά φίλτρα τριών γραμμών κοινής λειτουργίας δύο σταδίων υψηλής απόδοσης
Η σειρά VIP3-32C είναι φίλτρα δύο σταδίων που περιλαμβάνουν έναν κοινό τρόπο λειτουργίας και έναν διαφορικό τρόπο λειτουργίας με ενισχυμένο αποτέλεσμα φιλτραρίσματος της παρεμβολής διαφορικής λειτουργίας
Εξαιρετικό εφέ φιλτραρίσματος κοινής και διαφορικής λειτουργίας για παρεμβολές από 10KHz έως 30MHz
Προαιρετικές εκδόσεις υψηλής τάσης 520VAC ή 690VAC
| Μέρος Αρ. | Ονομαστικό ρεύμα [A] | 250VAC/50Hz @ 20C Ρεύμα διαρροής [mA] |
Φυσικές Διαστάσεις | Ηλεκτρολογικά Σχήματα | Τερματικά | Βάρος [g] |
| VIP3-32B-10 | 10Α | <4,0 mA | Εικ. 2 | Εικ. 1 | Μ4 | 1400 |
| VIP3-32B-20 | 20Α | <4,0 mA | Εικ. 2 | Εικ. 1 | Μ4 | 1400 |
| VIP3-32B-50 | 50Α | <6,0 mA | Εικ. 2 | Εικ. 1 | Μ6 | 1600 |
| VIP3-32B-100 | 100Α | <6,0 mA | Εικ. 2 | Εικ. 1 | Μ8 | 3700 |
| VIP3-32B-150 | 150Α | <6,0 mA | Εικ. 2 | Εικ. 1 | Μ10 | 7000 |
| VIP3-32B-200 | 200Α | <6,0 mA | Εικ. 2 | Εικ. 1 | Μ10 | 7000 |
| VIP3-32C-06 | 6Α | <4,0 mA | Εικ. 2 | Εικ. 2 | Μ4 | 650 |
| VIP3-32C-10 | 10Α | <4,0 mA | Εικ. 1 | Εικ. 2 | Μ4 | 650 |
| VIP3-32C-20 | 20Α | <10,0 mA | Εικ. 1 | Εικ. 2 | Μ4 | 1400 |
| VIP3-32C-50 | 50Α | <10,0 mA | Εικ. 2 | Εικ. 2 | Μ6 | 3200 |
Ηλεκτρολογικό σχήμα:
Μηχανική διάσταση (Μονάδα: mm)
| ΕΝΑ | σι | ντο | μι | φά | σολ | H | Εγώ | J | κ | μεγάλο | Μ | Ν | Π | Q | ||
| VIP3-32B | 10Α | 120 | 100 | 50 | 130 | 153 | 60 | 115 | Φ4.0 | 6 | 50 | 28 | 10 | 39 | 25 | Μ4 |
| 20Α | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4.0 | 6 | 50 | 28 | 10 | 3 | 25 | Μ4 | |
| 50Α | 150 | 105 | 60 | 135 | 190 | 90 | 120 | Φ4.0 | 6 | 50 | 35 | 15 | 31 | 52 5 | Μ6 | |
| 100Α | 200 | 127 | 80 | 170 | 269 | 116 | 150 | Φ6.0 | 9 | 70 | 50 | 20 | 9 | 46 | MB | |
| 150Α | 260 | 170 | 100 | 220 | 324 | 172 | 196 | Φ8.0 | 12 | 90 | 65 | 30 | 46 | 63 | Μ10 | |
| 200Α | 260 | 170 | 100 | 220 | 323 | 172 | 196 | Φ8.0 | 12 | 90 | 65 | 30 | 42 | 63 | Μ10 | |
| VIP3-32C | 6Α | 96 | 80 | 42 | 105 | 131 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 32 | 29 5 | Μ4 |
| 10Α | 96 | 80 | 42 | 105 | 130 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 42 | 29 5 | Μ4 | |
| 20Α | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4.0 | 6 | 50 | 28 | 10 | 3 | 25 | Μ4 | |
| 50Α | 200 | 127 | 80 | 170 | 240 | 116 | 150 | Φ6.0 | 9 | 70 | 50 | 20 | 31 | 46 | Μ6 | |
| ανοχή | 土1 | 土1 | 土1 | 土1 | ±1 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | ||
Εφαρμογές:
Χρησιμοποιείται ευρέως όλα τα είδη ηλεκτρικής μονάδας με στυλ σύνδεσης ⛛, όπως μηχανή εκτύπωσης, μηχανή συσκευασίας, εξοπλισμός κλωστοϋφαντουργίας, βιομηχανικό κλιματιστικό, UPS, ιατρικός εξοπλισμός κ.λπ.
FAQ
Σχετικά με το VIIP
Ε: Είστε κατασκευαστής ή εμπορική εταιρεία;
Η Shenzhen VIIP είναι κατασκευαστής προϊόντων EMI/EMC που βρίσκεται στο Shenzhen Guangdong της Κίνας.
Σχετικά με τα Προϊόντα
Ε: Τι πιστοποίηση έχετε για τα προϊόντα σας;
Έχουμε CE ROHS FCC και ούτω καθεξής.
Ε: Ποιο είναι το MOQ σας;
Εξαρτάται από διαφορετικά είδη, έχουμε χαμηλό αίτημα MOQ, επειδή έχουμε μια μεγάλη αποθήκη για παραγγελίες αποθεμάτων.
Ε: Ποιους τρόπους αποστολής υποστηρίζετε για την παράδοση;
Υποστηρίζουμε αεροπορικές, θαλάσσιες και σιδηροδρομικές αποστολές.
Σχετικά με το δείγμα παραγγελίας
Ε: Μπορώ να έχω μια παραγγελία δείγματος για τα προϊόντα σας;
Α: Ναι, προσφέρουμε δείγματα προϊόντων, συμπεριλαμβανομένων μικτών δειγμάτων.
|
|
