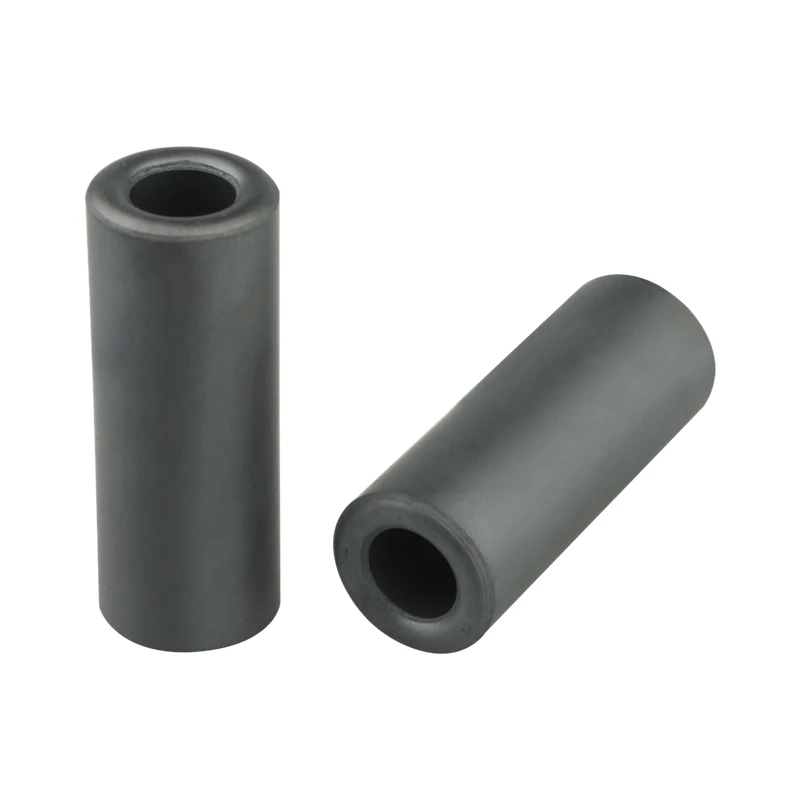

Μετασχηματιστής πυρήνα φεριτίου EMI πυρήνας φεριτίου πυρήνας τροειδούς φεριτίου
Γρήγορη λεπτομέρεια:
Μέγεθος (mm)
| Α | 170,42 ± 0,5 mm |
| Β | 28.58 土 0,75 χιλιοστά |
| Γ | 90,53 ± 0,3 mm |
Περιγραφή:
Αυτό είναι ένα δαχτυλίδι από φερρίτη, όχι μαγνήτης.
Έχει τα χαρακτηριστικά του απομονωτικού ρεύματος δίνης, χαμηλής διαπερατότητας και περιοριστικής παρεμβολής.
Ηλεκτρικά χαρακτηριστικά
|
项目 ΤΕΣΤΙΚΟ ΘΕΜΑ + |
ηλεκτρική απόδοση Ηλεκτρικά χαρακτηριστικά |
尺寸 ((单位: χιλιοστό) Μέγεθος (μονάδα:皿) |
||||||||||
| Q | Α | Zl | Z2 | Z3 | Z4 | Α | Β | γ | D | Ε | F | |
| 144ΠΕΠ | 214 | 410REF | 17. 42 | 28.58 | 9, 53 | |||||||
| - Τι; | - Τι; | - Τι; | 0. 5 | 0. 75 | 0.3 | |||||||
| - Τι; | - Τι; | 0. 5 | 0. 75 | 0.3 | ||||||||
| 1 | 138. 6 | 218. 2 | 441. 2 | 17. 30 | 28.30 | 9. 35 | ||||||
| 2 | 140. 2 | 228.4 | 440.4 | 17. 40 | 28.40 | 9. 37 | ||||||
| 3 | 140. 0 | 228. 2 | 438.2 | 17. 20 | 28.20 | 9.40 | ||||||
| 4 | 139. 7 | 223. 0 | 439.0 | 17. 29 | 28.32 | 9.43 | ||||||
| 5 | 140. 4 | 218. 6 | 440.6 | 17. 35 | 28.34 | 9.41 | ||||||
| 6 | 138. 2 | 218.4 | 441. 4 | 17. 36 | 28.28 | 9.45 | ||||||
| 7 | 139. 3 | 219. 1 | 441. 1 | 17. 144 | 28.25 | 9. 38 | ||||||
| 8 | 138.8 | 220.8 | 438.8 | 17. 28 | 28.33 | 9. 36 | ||||||
| 9 | 139. 9 | 221. 6 | 438.6 | 17. 27 | 28.29 | 9.44 | ||||||
| 10 | 140. 1 | 220.4 | 439.4 | 17. 19 | 28.31 | 9.41 | ||||||
| x | 139. 52 | 221. 67 | 439.87 | 17. 30 | 28.30 | 9.40 | ||||||
| Υ Ι Ν | y | y | y | y | y | y | ||||||
Προδιαγραφές:
Εφαρμογές:
Χρησιμοποιείται ευρέως σε μετασχηματιστές ισχύος, μετασχηματιστές ρεύματος, μετασχηματιστές οργάνων, επαγωγείς, θολωτές, βαλλάστες, σταθεροποιητές τάσης και ρυθμιστές, μετασχηματιστές συγκόλλησης, μετασχηματιστές ευρείας ζώνης,φίλτρα, κλπ.
Πώς θα επιλέξουμε το κλιπ για πυρήνα φερριτίου;
Όταν επιλέγετε έναν πυρήνα φερριτίου για καταστολή EMI, υπάρχουν πολλοί παράγοντες που πρέπει να ληφθούν υπόψη για να διασφαλιστεί ότι ο πυρήνας είναι αποτελεσματικός για την συγκεκριμένη εφαρμογή.
Διάμετρος καλωδίου: Επιλέξτε έναν πυρήνα φερρύτη που είναι συμβατός με τη διάμετρο του καλωδίου ή του καλωδίου στο οποίο θα εγκατασταθεί.Έτσι είναι σημαντικό να επιλέξετε έναν πυρήνα που μπορεί να κολλήσει με ασφάλεια στο καλώδιο χωρίς να είναι πολύ χαλαρό ή πολύ σφιχτό.
Περιοχή συχνοτήτων: καθορίζεται η περιοχή συχνοτήτων της ηλεκτρομαγνητικής παρεμβολής που πρέπει να κατασταλεί.Διαφορετικά υλικά φερριτίου και σχεδιασμοί πυρήνα είναι βελτιστοποιημένα για συγκεκριμένα εύρους συχνοτήτων. Επιλέξτε έναν πυρήνα φερριτίου που είναι κατάλληλος για το εύρος συχνοτήτων του EMI που πρέπει να μετριαστεί.
Υλικό και αντίσταση: Οι πυρήνες φερριτίου διατίθενται σε διαφορετικά υλικά και με διαφορετικά χαρακτηριστικά αντίστασης.Το υλικό και η αντίσταση του πυρήνα φερριτίου πρέπει να επιλέγονται με βάση τον τύπο EMI και την αντίσταση του καλωδίου ή του κυκλώματοςΟι πυρήνες φερριτίου υψηλότερης αντίστασης είναι πιο αποτελεσματικοί στην καταστολή των υψηλής συχνότητας EMI.
|
|
